ซีลยาง D- – โซลูชั่นป้องกันการบิด-สำหรับการเคลื่อนที่แบบลูกสูบ
ซีลยาง D-เป็นองค์ประกอบการปิดผนึกแบบพิเศษที่มีส่วน-รูปตัดขวาง-ที่มีฐานแบนและพื้นผิวการปิดผนึกแบบโค้งมน ต่างจากวงแหวน O- ทรงกลมแบบดั้งเดิม ฐานแบนจะป้องกันไม่ให้ซีลบิดหรือกลิ้ง (ความล้มเหลวของเกลียว) ระหว่างการติดตั้งและการเคลื่อนที่ไปกลับ รูปทรงเรขาคณิตที่เป็นเอกลักษณ์นี้ทำให้วงแหวน D- เหมาะสำหรับกระบอกไฮดรอลิก ลูกสูบนิวแมติก และการซีลก้านไดนามิกโดยที่ความมั่นคงเป็นสิ่งสำคัญยิ่ง
เซียะเหมิ Best Seal ผลิตแหวนยาง D- แบบกำหนดเองในอีลาสโตเมอร์หลากหลายชนิด รวมถึง NBR, FKM (Viton) และ EPDM ด้วยการขจัดความเสี่ยงที่จะเกิดความล้มเหลวของเกลียว แหวน D- ของเราช่วยยืดอายุซีลในการใช้งานแบบไดนามิกได้อย่างมาก และเสริมความสมบูรณ์ของการซีลในร่องคงที่ที่มีแรงดันต่ำ-
ข้อได้เปรียบของโปรไฟล์ "D": ป้องกันความล้มเหลวของเกลียว
เหตุใดจึงเลือก-วงแหวนดีมากกว่าโอ-วงแหวนในการใช้งานแบบลูกสูบ (เช่น ลูกสูบเคลื่อนที่ไปมา) โอริงมาตรฐาน-สามารถบิดตัวในร่องได้ ซึ่งนำไปสู่ความล้มเหลวของเกลียวและการรั่วไหล ฐานแบนของแหวน D- จะยึดซีลไว้กับด้านล่างของร่องอย่างแน่นหนา เพื่อป้องกันการหมุน
|
|
คู่มือการเลือกวัสดุ
เราปรับแต่งแหวน D- ด้วยวัสดุประสิทธิภาพสูง-ที่เหมาะกับสภาพแวดล้อมการทำงานของคุณ:
| วัสดุ | ความแข็ง | คุณสมบัติที่สำคัญ | การใช้งานทั่วไป |
|---|---|---|---|
| NBR (ไนไตรล์) | 70 - 90 ฝั่ง A | ทนน้ำมันได้ดีเยี่ยม ทนต่อการเสียดสี | กระบอกไฮดรอลิก ลูกสูบนิวแมติก ปั้มน้ำมัน |
| FKM (ไวตัน) | 75 - 90 ฝั่ง A | อุณหภูมิสูง (250 องศา ) ทนสารเคมี | ตัวกระตุ้นการบินและอวกาศ, ปั๊มจ่ายสารเคมี |
| อีพีดีเอ็ม | 70 - 80 ฝั่ง A | ทนไอน้ำ/น้ำร้อน ทนต่อสภาพอากาศ | วาล์วไอน้ำ ตู้กลางแจ้ง ระบบเบรก |
| HNBR | 70 - 90 ฝั่ง A | ความแข็งแรงที่เหนือกว่า ทนน้ำมันที่อุณหภูมิสูง | พวงมาลัยเพาเวอร์ของยานยนต์ ระบบไฮดรอลิก-สำหรับงานหนัก |
𖥻 ִ ۫ ּ ៹เคล็ดลับทางวิศวกรรม:
สำหรับการใช้งานแบบลูกสูบแบบไดนามิก เราขอแนะนำความแข็ง 80-90 ชอร์ Aเพื่อต้านทานการเสียดสีและการอัดขึ้นรูป วัสดุที่แข็งกว่าจะรักษารูปทรงโปรไฟล์ D- ได้ดีขึ้นภายใต้แรงกดดัน
รูปทรงแหวน D- แบบกำหนดเอง (การออกแบบตามความต้องการ)
ต่างจากโอ-วงแหวนที่มีขนาดมาตรฐาน AS568 ตรงที่-วงแหวน D มักจะถูกสั่งทำพิเศษ-ซึ่งออกแบบมาเพื่อเพิ่มประสิทธิภาพฮาร์ดแวร์เฉพาะ เราสามารถขึ้นรูปวงแหวน D- ด้วยอัตราส่วนโปรไฟล์ที่หลากหลาย:
| ประเภทโปรไฟล์ | คุณสมบัติการออกแบบ | ผลประโยชน์ |
|---|---|---|
| ดีริง-มาตรฐาน | บนครึ่งวงกลม ล่างแบน | น้ำยาป้องกันการบิด-อเนกประสงค์ เหมาะกับร่องโอริงหลาย- |
| แหวน D- แบบยาว | โปรไฟล์สูง (ความสูง > ความกว้าง) | การบีบอัดการซีลที่สูงขึ้นสำหรับร่องที่ทนทานต่อการหลวม |
| วงแหวน D- แบน | ฐานกว้างขึ้น (กว้าง > สูง) | ความเสถียรสูงสุด ไม่มีการหมุน เพิ่มพื้นที่สัมผัส |
| แหวน D แบบมีร่อง- | โปรไฟล์ D- พร้อมร่อง ID/OD ภายใน | ลดแรงเสียดทานสำหรับแอปพลิเคชันไดนามิกความเร็วสูง- |
ข้อดีของผลิตภัณฑ์
♡₊˚•. เหตุใดจึงเลือกแหวนยาง D-
- ขจัดความล้มเหลวของเกลียว– ฐานแบนป้องกันไม่ให้ซีลกลิ้งและบิดงอในร่อง
- ซีลแรงดันต่ำที่เหนือกว่า-– รูปร่างที่ "โหลดล่วงหน้า-" ปิดผนึกอย่างมีประสิทธิภาพแม้กระทั่งก่อนที่แรงดันของระบบจะก่อตัวขึ้น
- ชีวิตแบบไดนามิกที่ยาวนาน– ลดแรงเสียดทานและการสึกหรอเมื่อเทียบกับโอริงที่ถูกบีบ-
- ต้นทุน-การปรับปรุงใหม่อย่างมีประสิทธิภาพ– แก้ไขปัญหาการรั่วไหลในร่องโอริงที่มีอยู่-โดยไม่ต้องตัดเฉือนฮาร์ดแวร์ใหม่
- ความต้านทานการอัดขึ้นรูปสูง– หน้าแบนรองรับวงแหวนหลัง-ได้ดีกว่าพื้นผิววงแหวน O- แบบโค้ง
♡₊˚•. ความสามารถในการปรับแต่งซีลที่ดีที่สุดของเซียะเหมิน
- ใน-เครื่องมือช่างในบ้าน– การพัฒนาแม่พิมพ์อย่างรวดเร็วสำหรับโปรไฟล์ D- แบบกำหนดเอง (7-10 วัน)
- การควบคุมแฟลชที่แม่นยำ– การละลายด้วยไครโอเจนิกช่วยให้พื้นผิวการซีลเรียบ
- ผลงานวัสดุที่กว้าง– NBR, EPDM, FKM, HNBR, ซิลิโคน, นีโอพรีน
- ช่วงขนาด– มี ID ตั้งแต่ 2 มม. ถึง 600 มม.+ ผ่านการขึ้นรูปแบบอัด
- การรักษาพื้นผิว– มีการเคลือบ PTFE เพื่อลดแรงเสียดทานในการบริการแบบไดนามิก
การใช้งานและอุตสาหกรรม
กระบอกไฮดรอลิก แอคชูเอเตอร์แบบนิวแมติก ซีลก้านและลูกสูบ
คาลิปเปอร์เบรก ขั้วต่อน้ำมันเชื้อเพลิง แดมเปอร์กันสะเทือนสำหรับงานหนัก-
ปั๊มลูกสูบ ก้านวาล์ว สหภาพโรตารี (ความเร็วต่ำ)
การเชื่อมต่อแบบแปลน แผ่นปิดที่ต้องการ-ความเสถียรในการป้องกันการอัดขึ้นรูป
บรรจุภัณฑ์และการจัดส่ง

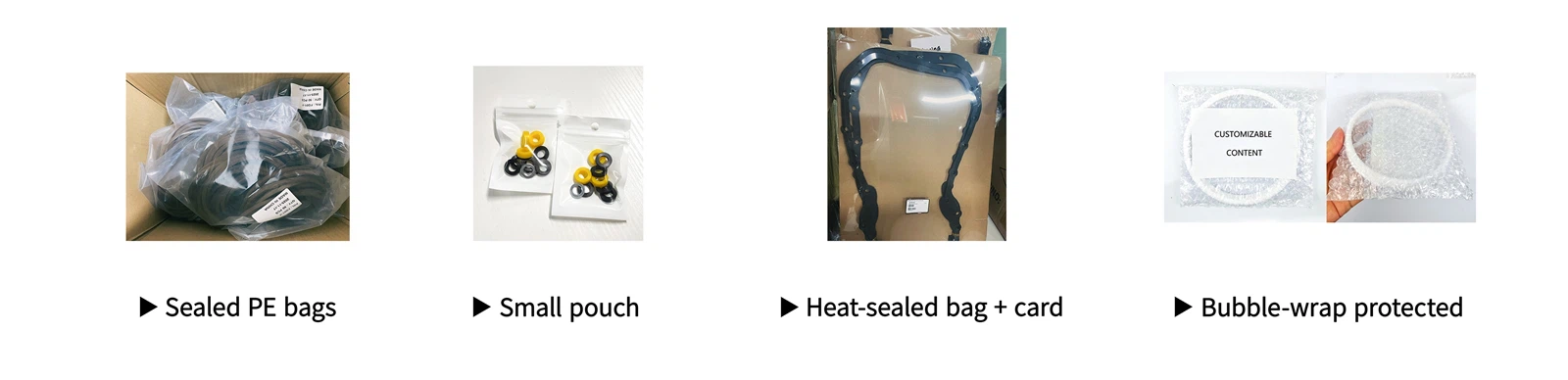

📦 ตัวเลือกบรรจุภัณฑ์
เรานำเสนอโซลูชันบรรจุภัณฑ์ที่ยืดหยุ่นตามขนาดของผลิตภัณฑ์ การปกป้องพื้นผิวที่สำคัญ และความต้องการของลูกค้า
| หมวดหมู่ | ประเภทบรรจุภัณฑ์ |
|---|---|
| บรรจุภัณฑ์จำนวนมาก | ถุง PE สำหรับงานหนัก- (500–2,000 ชิ้นสำหรับการประกอบ OEM) |
| Master Cartons พร้อมการป้องกันความชื้น | |
| ส่วนบุคคล/ขายปลีก | ถุงปิดผนึกด้วยความร้อนส่วนบุคคล- (สำหรับชุดอะไหล่) |
| ถุงติดฉลากพร้อมหมายเลขชิ้นส่วนและบาร์โค้ด |
🚚 จัดส่งและโลจิสติกส์
| รายการ | รายละเอียด |
|---|---|
| ขั้นต่ำ | มาตรฐาน: 500 ชิ้น|แม่พิมพ์แบบกำหนดเอง: ขึ้นอยู่กับจำนวนโพรงแม่พิมพ์ |
| เวลานำ | เชื้อรา: 7-10 วัน|การผลิต: 10-15 วัน |
| วิธีการจัดส่งสินค้า | ด่วน (DHL / FedEx / UPS), ค่าขนส่งทางอากาศ, ค่าขนส่งทางทะเล |
| นโยบายตัวอย่าง | ตัวอย่างต้นแบบฟรี (ลูกค้าจ่ายค่าขนส่ง) |
ใบรับรองและการปฏิบัติตามข้อกำหนด
🏆 มาตรฐานคุณภาพ:ISO 9001:2015, ASTM D2000, RoHS 2.0, เป็นไปตามข้อกำหนด REACH
⚙️ การทดสอบวัสดุ:ความต้านแรงดึง การยืดตัว ชุดแรงอัด ความต้านทานของไหล (เชื้อเพลิง/น้ำมัน) การดึงกลับที่อุณหภูมิต่ำ (TR10)
ˋ ୨୧ ˊ โซลูชั่นการซีลแบบไดนามิก ˋ ୨୧ ˊ
